Lista de las principales piezas de repuesto:
1Fuente de láser - Raycus (MAX, JPT, IPG por opción)
2Cabeza de corte por láser - Herramientas de rayos (Precitec y enfoque automático opcional)
3- El enfriador - Hanli
4. Servo-propulsión - LEAD-MOTION (Alemania)
5. Reducción - NIDEC-SHIMPO (Japón)
6. Rack - LEAN (Alemania)
7. Guía - HIWIN (Taiwán)
8Sistema - Cypcut
 |

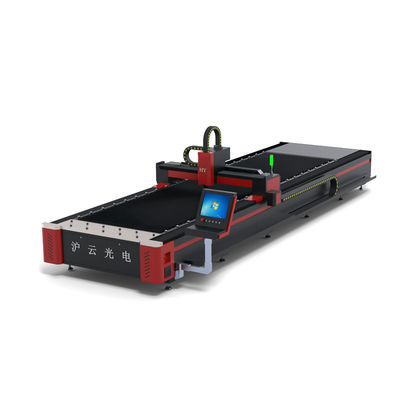

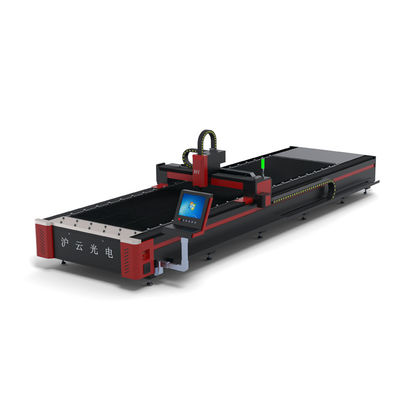

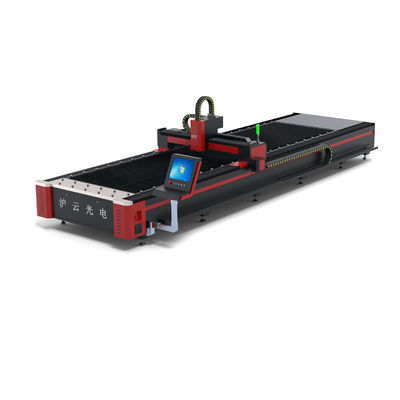

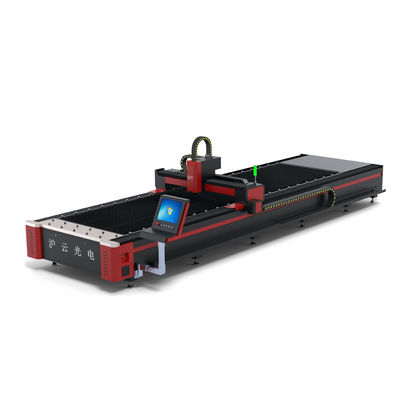

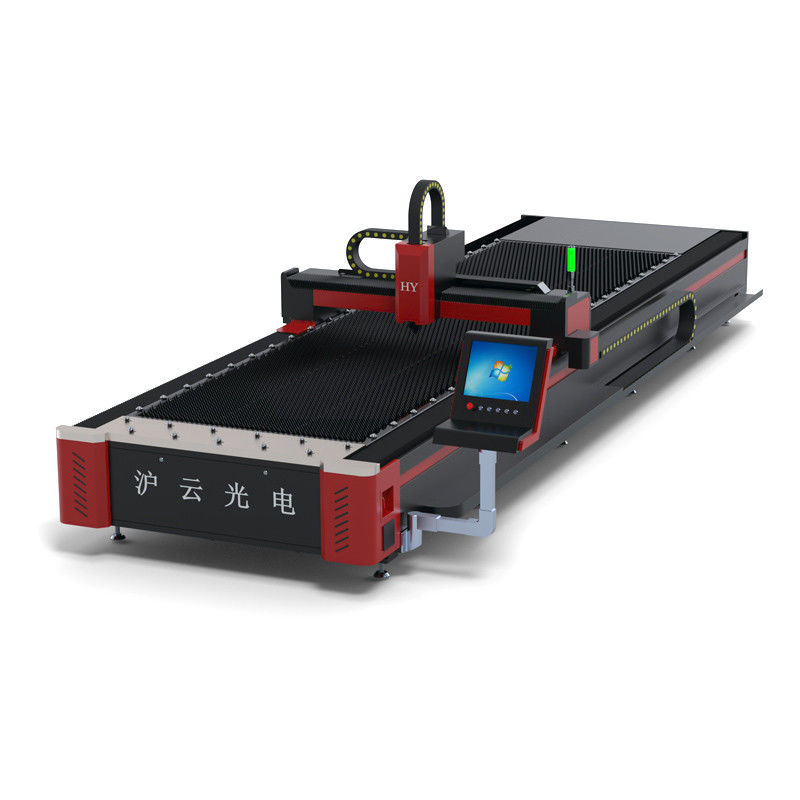

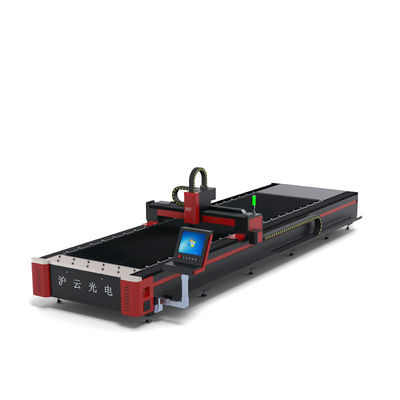

7000 KG Peso HIWIN Guiderail 18x18 50w máquina de corte por láser de fibra CNC en Jinan 1530
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | Chylaser |
| Certificación: | ce, ISO, Sgs |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $24,000.00/sets 1-4 sets |
| Detalles de empaquetado: | Embalaje estándar para exportación |
| Condiciones de pago: | T/T, L/C, en efectivo |
| Capacidad de la fuente: | 30 sistemas/sistemas por Mes |
|
Información detallada |
|||
| Aplicación: | Cortar con láser | Material aplicable: | el metal |
|---|---|---|---|
| Condición: | Nuevo | Tipo de láser: | Laser de fibra |
| Área de corte: | Con una longitud de diámetro igual o superior a 300 mm | Velocidad de corte: | 1000-26000mm/min |
| Formato gráfico compatible: | AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP | espesor de corte: | 1 a 30 mm |
| Cnc o no: | - ¿ Qué? | Modo de refrigeración: | Refrigeración por agua |
| Software de control: | Cypcut | Marca de la fuente del láser: | IPG/MAX |
| Marca de la cabeza láser: | Chylaser | Marca del motor de servicio: | - ¿ Qué? |
| Marca de los rieles de guía: | HIWIN | Marca del sistema de control: | Cypcut |
| Peso (kg): | 7000 KILOGRAMOS | Puntos de venta clave: | Alta precisión |
| Garantización: | 3 años | Industrias aplicables: | Tiendas del material de construcción, fábrica, talleres de reparaciones de la maquinaria, al por men |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 3 años | Componentes básicos: | El láser |
| Servicio postventa: | Ayuda en línea, instalación del campo, encargando y entrenando, soporte técnico video | Servicio de garantía posterior: | Apoyo técnico por video, apoyo en línea, piezas de repuesto, servicio de mantenimiento y reparación |
| Ubicación del servicio local: | Canadá, Estados Unidos, Francia, Alemania, Vietnam, Tailandia, Malasia | Ubicación de la sala de exposición: | No hay |
| Tipo de comercialización: | Nuevo producto 2021 | Puerto: | Lianyungang |
Descripción de producto
Máquina de corte de fibra láser
Máquina de soldadura por láser
Máquina para cortar y grabar CO2
Máquina de limpieza con láser
Máquina de marcado por láser
Máquina para cortar láser de tuberías
Características a simple vista
Máquina de corte por láser CNC de fibra
Las especificaciones del producto
Componentes | Especificación | Cantidad | Proveedor | |
# 1 | Generador de láser | 1000W 1500W 2000W 3000W 4000W 6000W 8000W 12000W 20000W | 1 piezas | Raycus, IPG y MAX |
# 2 | Cabeza de corte por láser | enfoque manual | 1 piezas | Las herramientas de rayos |
# 3 | Sistema CNC | el sistema de corte especial CYPCUT, sistema de ajuste de altura BCS100, Computación personal industrial (IPC) | 1 juego | Cypcut |
# 4 | Máquina herramienta | cuerpo de la máquina herramienta, viga, chapa de metal, plataforma de intercambio | 1 juego | Quílaser |
# 5 | Sistema de transmisión | Reducción de velocidad y portaengranajes | 3 conjuntos | Motoreducer y Lean |
el tren guía | Cuarto conjunto | ¿ Qué pasa? | ||
#6 | Sistema de servo | conductor y motor | 4 juegos | El Fuji |
# 7 | Sistema de refrigeración | 1000W 1500W 2000W 3000W 4000W 6000W 8000W 12000W 20000W | 1 piezas | Hanli. |
# 8 | Dispositivo de lubricación | bomba de lubricación eléctrica | 1 juego | Duanrun |
# 9 | Válvula proporcional, válvula solenoide, válvula de controlComponentes del circuito de gas | Valvulas de control de la velocidad y de la presión | 1 juego | SMC y AirTAC |
#10 | Componentes de circuitos eléctricos | contactor, interruptor de circuito, relé eléctrico | 1 juego | CHNT, Schneider y otros |
Dimensión y peso | Peso | 2500 kg de peso |
Carga máxima | 1000 kg de peso | |
Dimensión | 5500 ∼ 2400 ∼ 2200 mm | |
Área cubierta | 15En m2 | |
Parámetro de potencia | Tipo de potencia | Fases 3+1 |
Tensión de potencia y frecuencia | 380 V 50 Hz | |
Consumo total de energía instalada | 11.5KW | |
Grado de protección de la fuente de alimentación | Protección IP40 | |
Formato de tratamiento | longitud y anchura | Las demás partidas de los artículos del anexo II |
Viaje en el eje X | 1520 mm | |
Viaje en el eje Y | 3020 mm | |
Viaje en el eje Z | 100 mm | |
Precisión | Eje X/Y | ± 0,05 mm/m |
Posición repetitiva del eje X/Y | ± 0,03 mm | |
Aceleración máxima | 0.8G | |
Parámetro de corte | espesor de corte | Immunidad - 60 mm |
transmisión | El sistema de transmisión por servo |
